今日盤勢重點：《美光漲價 + 打入輝達，爆量嘗試築底》
文章架構：
1. 台積電2奈米開始接單！蘋果將包下首批產能！
2. 2奈米製程強在哪，對比3奈米有何不同？
3. 4月中台積電法說會來臨，先進製程供應鏈表現可期！
台積電2奈米開放接單！蘋果將包下首批產能！
近期台積電(2330)在川普政府的政策下經歷風風雨雨，但作為先進製程的王者，這一地位完全沒被動謠過。市場最新消息指出，在2奈米製程如火如荼推進下，台積電位於高雄的二奈米廠與新竹寶山廠都將在下半年進入量產，並在4/1日起開放客戶下訂2奈米訂單，持續站穩先進製程龍頭寶座！
蘋果最強分析師-郭明錤也在22日發文，台積電的2奈米製程早在3個月前，試產良率就已達到6~7成，已具備商業量產條件，目前良率已遠遠在這之上，也因此可以期待今年下半年進入全面量產，目標年底前月產能達5萬片。
先前台積電法說會曾表示，2奈米晶片的需求比3奈米更瘋狂，這是公司先前未料到的，蘋果、輝達(Nvidia)、高通(Qualcomm)、聯發科(2454)等都是排隊客戶，然首批產能按照先前慣例應該仍將由蘋果拿下，應用於iPhone及Mac系列產品！

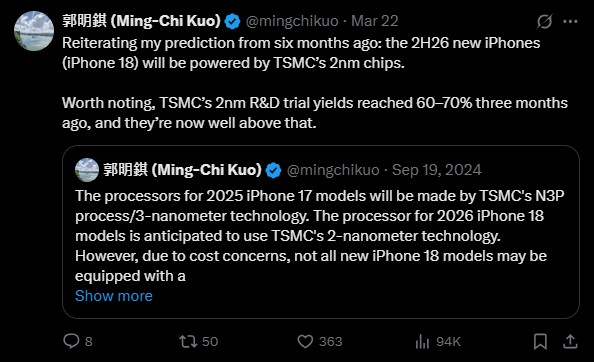

圖片來源：郭明錤(Ming-Chi Kuo) (X平台發文)
2奈米製程強在哪，對比3奈米有何不同？

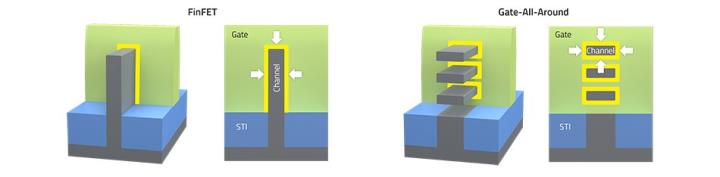

台積公司的2奈米製程，選擇以奈米片(Nanosheet)電晶體技術為核心，這項技術也常被歸類為*環繞式閘極電晶體(GAAFET)的架構之一，與上一代的鰭式場效電晶體(FinFET)相比，奈米片電晶體能讓電晶體更有效地控制電流。簡而言之，就是在更小的尺寸下達到更好的性能和更低的功耗。
- 性能提升：與N3E製程相比，2奈米製程在相同功耗下，速度預估提升10%～15%。
- 能耗降低：在相同速度下，能耗可減少25%～30%，大幅節省電能。
- 密度提升：晶片密度增加逾15%，在同樣空間中可以容納更多元件。
此外，台積電4月開始有望啟動...
此外，台積電4月開始有望啟動2奈米製程的「*晶圓共乘(CyberShuttle)」服務，將能顯著降低委託設計工程費用(NRE)，並降低整體晶圓代工成本！
圖片來源：Lam Researc-科林研發
*環繞式閘極電晶體GAAFET：將閘極從三側「包圍」電晶體通道，進一步演化到「全環」包覆，能更精準地控制電流。這樣的演進在縮小到2奈米及以下規模時，能有效維持高效能與低功耗。
*晶圓共乘(CyberShuttle)：將不同客戶/專案的晶片同時放在同一片測試晶圓(Test Wafer)上，共同分擔光罩的成本同時，還能加速完成晶片試產和驗證，提升整體成本優勢與生產效率。
4月中台積電法說會來臨，先進製程供應鏈表現可期！
按照以往慣例，台積電4月法說會將落在17日附近，本次法說將是魏哲家赴美宣布擴大投資千億美元後的首場法說，也因此針對美國建廠以及後續規劃會是投資人關注重點，相關台積電供應鏈未來表現仍值得期待！
台、美建廠工程商-漢唐(2404)
EUV光罩盒龍頭廠-家登(3680)
先進製程、封裝倉儲供應商-迅得(6438)
